YK2-C40 T2型電涌保護器

概述
YK2-C40型電涌保護器采用35mm導軌安裝方式,具有很高的雷電流泄放能力,單模塊最大放電電流最大可達40kA(8/20us),可防范直擊雷在內的各種電涌,應用于設備系統的電源第二級(C級)防雷,可組合用于單相/三相供電線路。
應用范圍
YK2-C40型電源模塊浪涌保護器可用于L-PE、N-PE的保護。該電源模塊浪涌保護器應用于低壓交流配電系統,為建筑物內的分配電(第二級)防雷保護。防護外界(雷擊、電磁輻射干擾等)或系統內部(系統拉合閘效應、感應及容性負載的啟動和停止等)引起的浪涌脈沖及瞬間過電壓對設備的損壞。如高層建筑的樓層分配電柜,民用建筑的單元分配電柜。
技術數據
溫度 -40℃~70℃
相對濕度 不大于95%(25℃)
海拔高度 不超過3000m
技術特征
C級保護
殘壓低,漏電流小
熱脫扣/熔斷功能,響應速度快
插拔式模塊化結構,安裝/更換方便
劣化/失效顯示,綠色(正常)、紅色(失效)

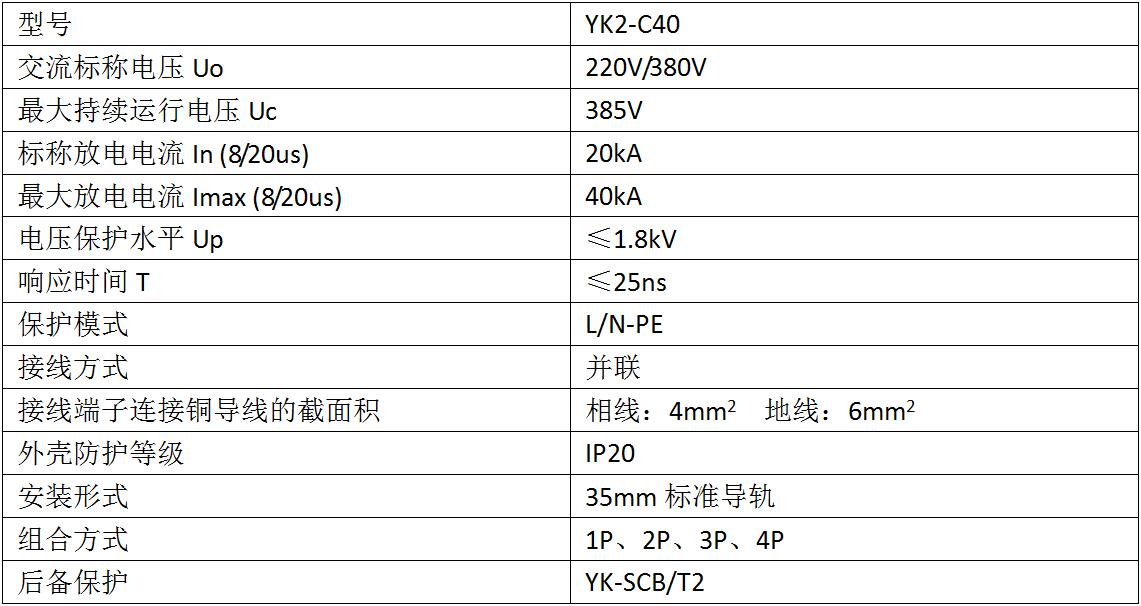

技術參數

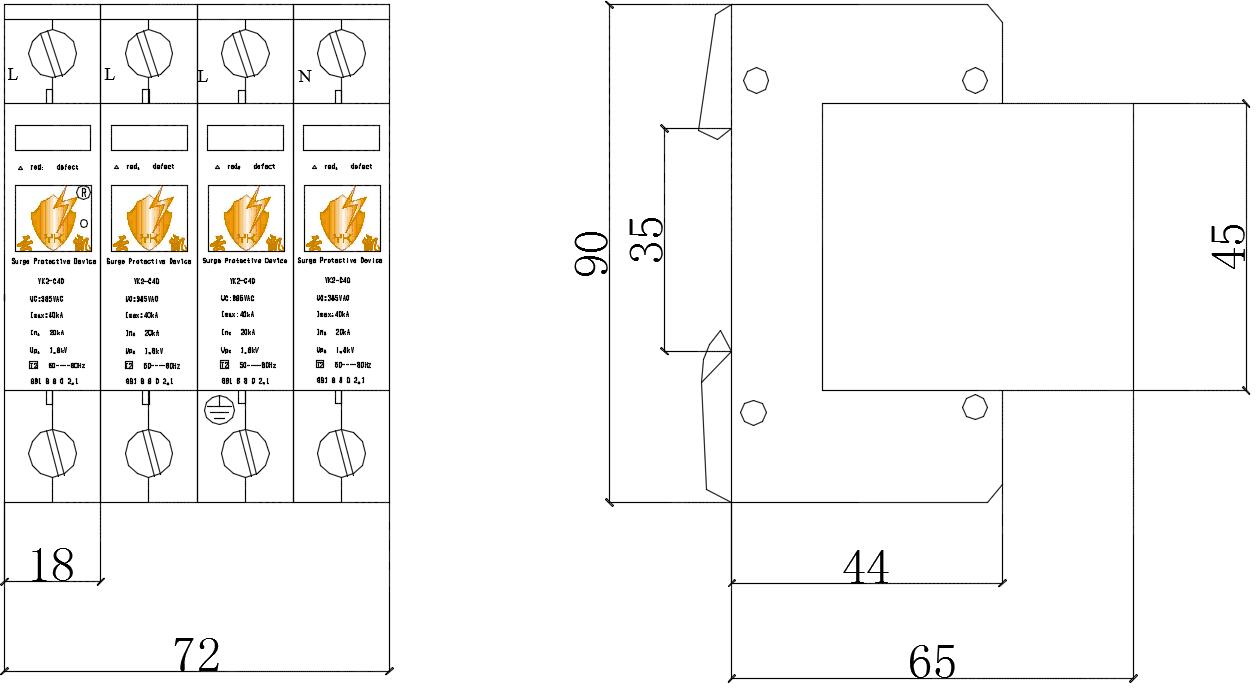

外型結構

執行標準
IEC 61643-1:2005 連接至低壓配電系統的電涌保護器 第1部分:技術要求及實驗方法
GB 18802.1-2011 低壓配電系統的電涌保護器(SPD) 第1部分:性能要求和試驗方法

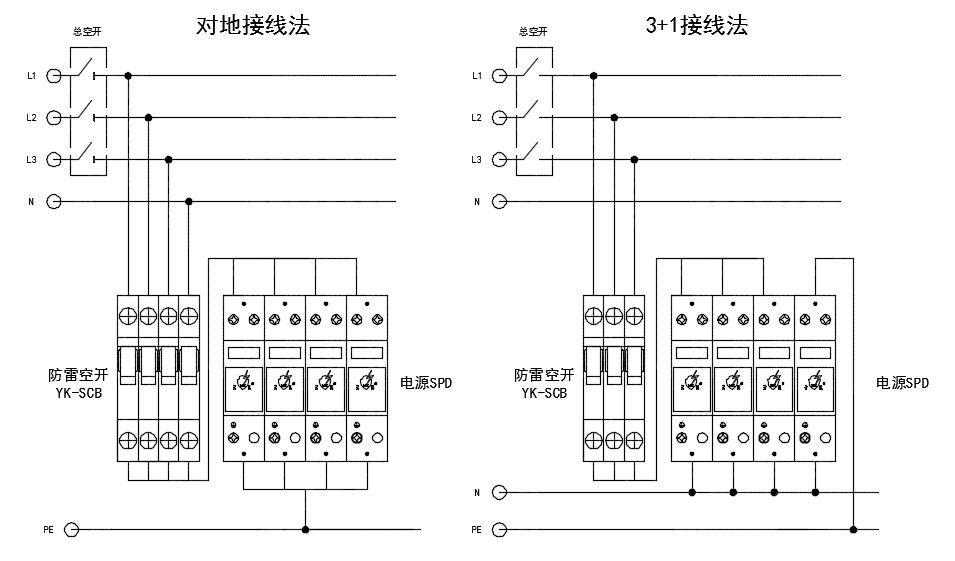

安裝
1 本電源模塊浪涌保護器只能由訓練有素的專業人員進行安裝和維護,安裝位置為人手不能直接接觸的地方。安裝前應確認為非帶電安裝。
2 電涌保護器應安裝在后備保護器(YK-SCB/T2)之后。
3 根據浪涌保護器的標記,相線L或直流正極接保護器“L”端,零線N或直流負極接保護器“N”端,“PE”端接PE。
4 接線完畢、通電前請先檢查接線與安裝是否可靠。

維護
1 使用和維護YK2-C型電源模塊浪涌保護器在工作失效后,通過模塊內部的熱熔斷保護系統與供電線路實現自動脫離,顯示窗變?yōu)榧t色。當電源模塊浪涌保護器的工作指示窗口變?yōu)榧t色時,應由專業人員立即更換該保護器。
2 在雷雨過后須檢查電源模塊浪涌保護器的顯示窗口。
